集中采集器

所屬分類 : 產品中心
集中采集器

  集中采集器使用說明

  集中采集器(即集中器)為整個漏電檢測系統核心部分,具備設置和查看信息等功能。

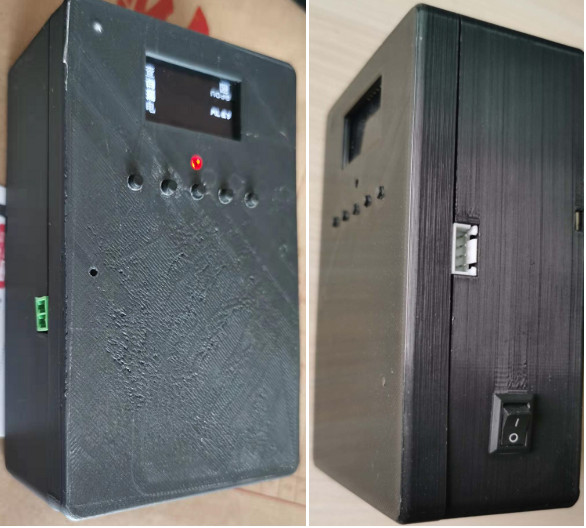

  如下圖所示:

  左側綠色插口為集中器電源線插口;右側為電池開關(即由電池帶電情況下和有線電源充電時開關鍵);中間紅燈亮時表示集中器正在調整路由,綠燈亮起時表示數據正在傳輸;中間五個按鈕通常定義為“功能選擇”、“上翻頁”、“下翻頁”、“設置”和“讀取”,右側白色接口,從上到下定義是:485通訊A,485通訊B,12V輸出電源正極,12V輸出電源負極。

  當和漏電指示器聯調設定時,請先打開漏電指示器電源開關,長按“查漏”按鈕,當黃燈亮起時,請把集中采集器頁面切換至“參數設置”,然后請根據“6、參數設置”要求進行設置。

  集中采集器包含八個功能,其分別是:“查詢漏電”、“查詢斷點”、“過程監視”、“拓撲結構”、“事件記錄”、“參數設置”、“選項設置”和“檔位設置”。



江蘇藍色電氣科技有限公司



  功能說明

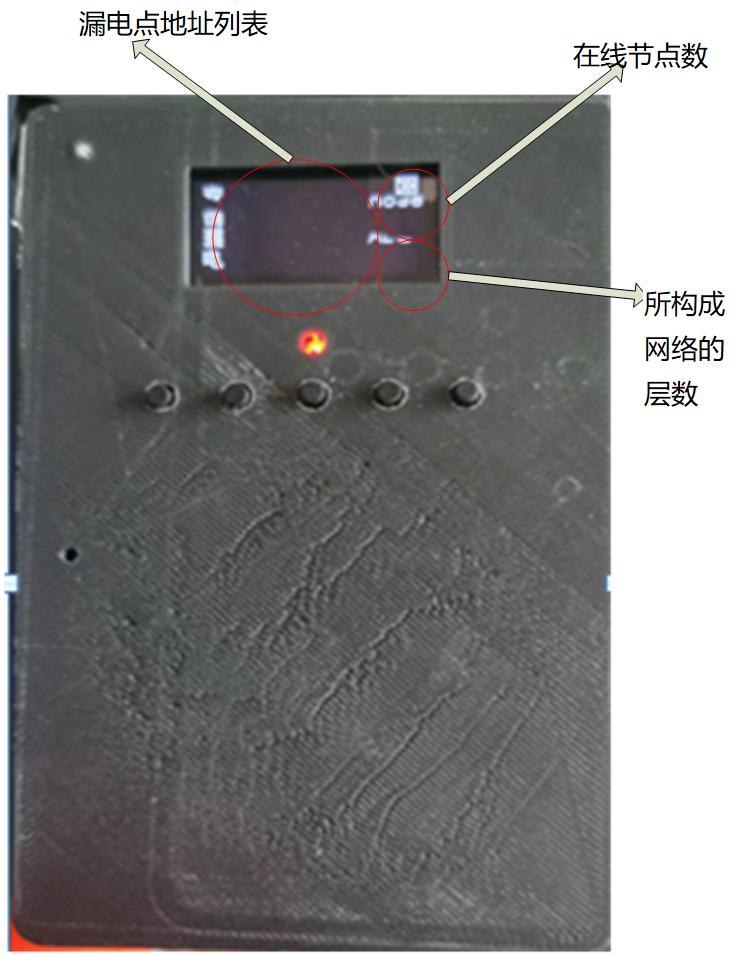

  1、查詢漏電

  如下圖顯示,當通訊連接上時,有漏電情況時會在中間顯示其漏電指示器編號,右側會顯示通訊上的臺數和通訊建立的層數。



江蘇藍色電氣科技有限公司



  第一個按鈕為:功能選擇按鍵;

  第二個按鈕為:上翻頁

  第三個按鈕為:下翻頁

  第四個按鈕和第五個按鈕沒有定義。

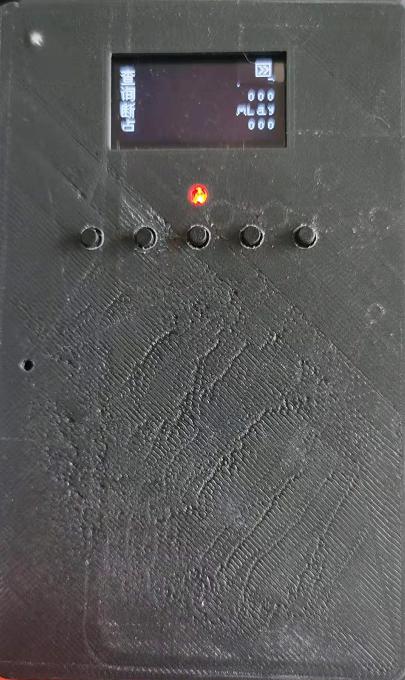

  2、查詢斷點

  如下圖顯示,當通訊連接上時,有漏電指示器未連接上時,會在中間顯示其漏電指示器編號,右側會顯示通訊上的臺數和通訊建立的層數。



江蘇藍色電氣科技有限公司



  第一個按鈕為:功能選擇按鍵;

  第二個按鈕為:上翻頁

  第三個按鈕為:下翻頁

  第四個按鈕和第五個按鈕沒有定義。

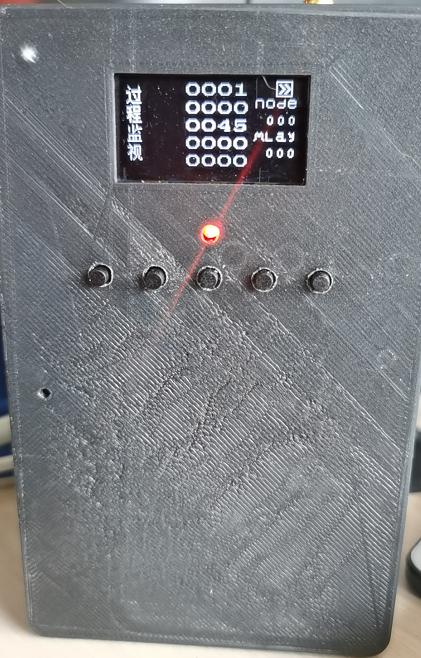

  3、過程監視

  如下圖顯示,顯示通訊過程信息,右側會顯示通訊上的臺數和通訊建立的層數。



江蘇藍色電氣科技有限公司



  此頁面只是觀測

  第一個按鈕為:功能選擇按鍵;

  其余四個按鈕未定義。

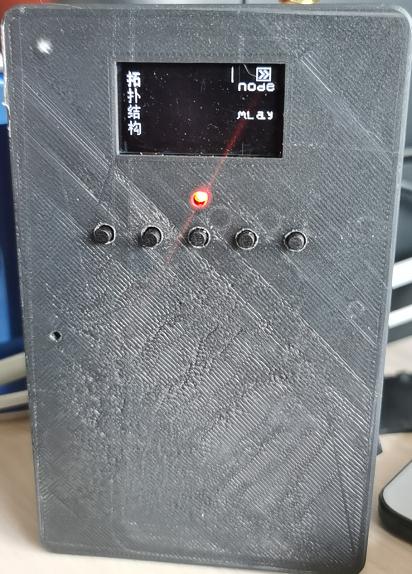

  4、拓撲結構



江蘇藍色電氣科技有限公司



  如上圖

  第一個按鈕為:功能選擇按鍵;

  第二個按鈕為:上翻頁

  第三個按鈕為:下翻頁

  當至少連接上一個在線節點時,第四個按鈕按一下即會切換在線節點,

  當選中需要查看的節點后,第五按鈕按一下會顯示該節點的整個拓撲路徑。

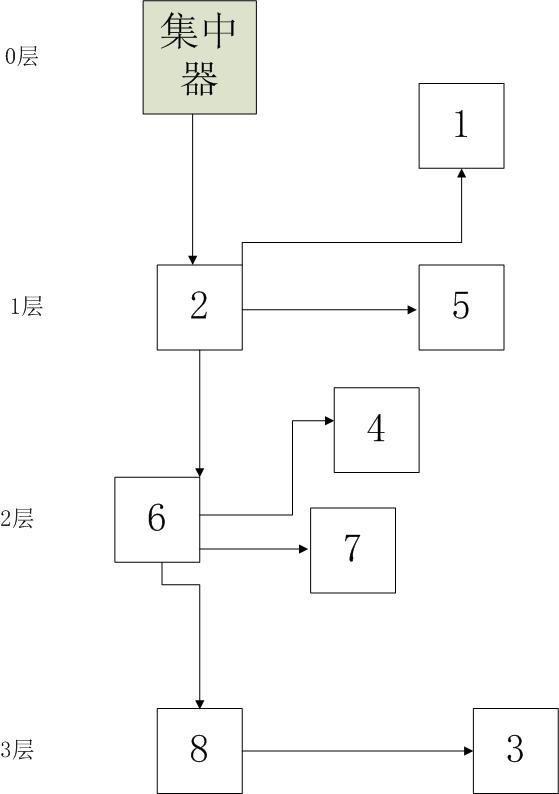

  比如:有八個漏電指示器,當層數有3層時,在線節點的編號為2號、6號、8號。當需要查詢7號漏電指示器的拓撲結構時,可在中間選擇007號漏電指示器,中間會顯示002-006-007。



江蘇藍色電氣科技有限公司

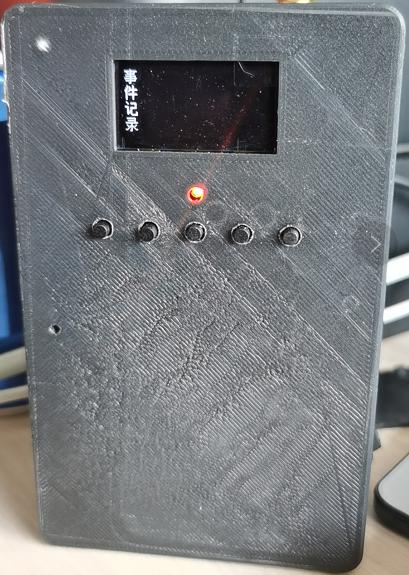

  5、事件查詢



江蘇藍色電氣科技有限公司



  此功能正在完善中。

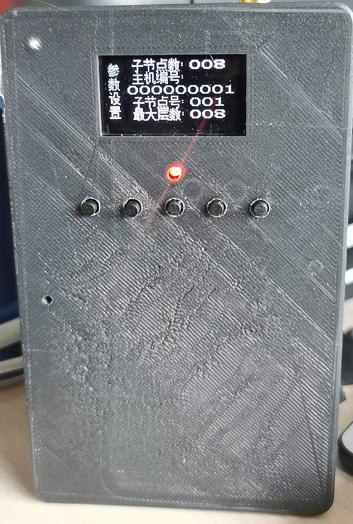

  6、參數設置

  子節點數:設置集中器連接漏電指示器的最大數量,根據實際系統規模配置。

  主機編號:設置集中器的編號。

  子節點號:顯示當前設置連接的漏電指示器編號。

  最大層數:設置此拓撲結構允許的最大建立層數,一般2-3層足夠滿足絕大多數場合。



江蘇藍色電氣科技有限公司



  第一個按鈕為:功能選擇按鍵;

  第二個按鈕為:換位

  第三個按鈕為:調整數值

  第四個按鈕為:設置

  第五個按鈕為:讀取

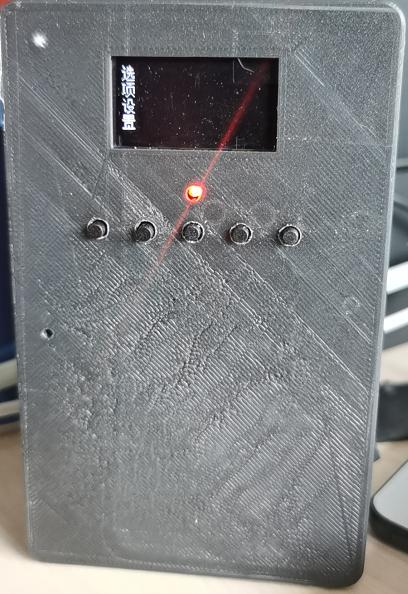

  7、選項設置

  此頁面為備用,正在完善。



江蘇藍色電氣科技有限公司

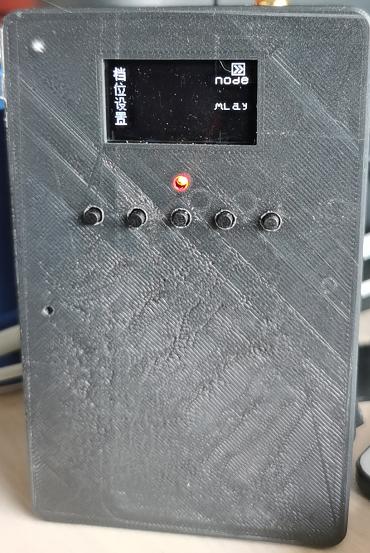

  8、檔位設置

  可查看當前鏈接的漏電指示器檔位情況。



江蘇藍色電氣科技有限公司



  第一個按鈕為:功能選擇按鍵;

  第二個按鈕為:上翻頁

  第三個按鈕為:下翻頁

  第四個按鈕和第五個按鈕沒有定義。
